費思電源、電子負載在無人機測試領域應用

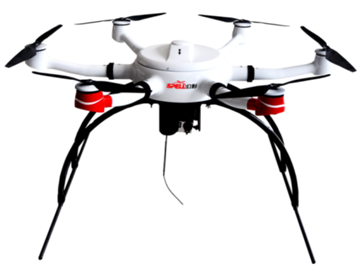

無人機

無人機系統是指一架無人機，相關的遙控站，所需的指令與控制數據鏈路以及批準的型號設計規定的任何其他部件組成的系統。

無人機可分為固定翼無人機、旋翼無人機、系留無人機。

單獨的無人機包括：充電器，電池及其保護，控制系統，電機系統，通訊系統， 拍攝系統等部分組成。



無人機分類

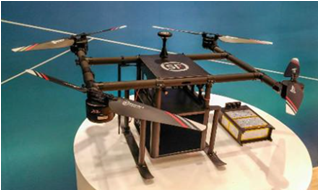

固定翼無人機

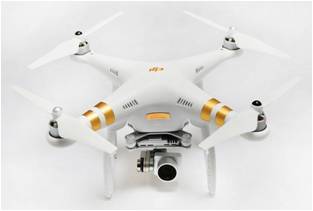

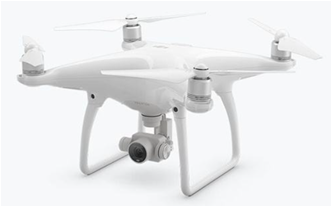

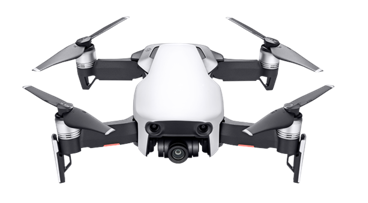

旋翼無人機

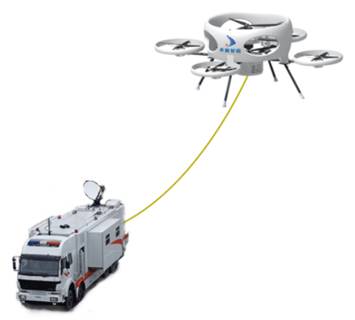

系留無人機

動力來源

燃油發動機 or 電池（微型）

電池

地面高壓電源

滯留時間

2小時-20小時

<1小時

無限制

功率級別

----

<10KW (民用消費級）



>10KW (專業機型）

>15KW(800V-1000V)

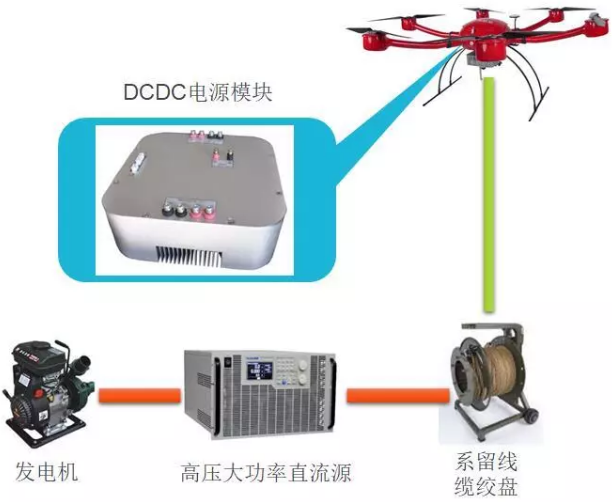

系留無人機供電系統

機載電源

要求：DC（高壓）- DC（低壓）、體積小、重量輕

方案：

  • 定制機 I型   12KW （Vin 800V  Vout  50V 4.5Kg）

  • 定制機 II型  20KW （Vin1200V Vout  50V   9Kg）



地面電源

要求：大功率、高壓、低電流

方案：

  • FTG150（15KW  1000V or 1500V）

  • FTG300（30KW  1000V or 1500V）














旋翼無人機性能測試

特點：

  • 全量程、全功率

  • 防倒灌，杜絕設備受損

  • 快速波形響應，仿真復雜波形

  • FT661XX 可仿真多達6旋翼機種的負載特性

  • FT6110 可仿真多達8旋翼機種的負載特性



市場應用：無人機、車模、航模、直流電機



典型客戶：大疆、光啟、科衛泰、順豐



適用機種

直流電源FTP  FTG（防倒灌）

直流負載FT64XX /FT661XX/FT68XX 系列

電池

電機

充電器



無人機性能測試

類別

測試

對應產品

電池

電池充放電性能檢測2–5KW

FT6400/FT6800系列負載

電機

多旋翼仿真測試電機性能評測

FT66100(4-6CH)/

FT6110A&R(8CH)

FTP/FTG系列

特點：電機防倒灌選件

充電器

充電器品質檢測

FT6300/FT6400



旋翼數量

費思科技

其它品牌

四旋翼

FT66100A  6CH插槽式電子負載  優勢：5寸超大屏幕，各通道數據集中顯示漢化操作菜單

4CH 插槽式電子負載

六旋翼

FT66100A  6CH插槽式電子負載

優勢：5寸超大屏幕，各通道數據集中顯示漢化操作菜單

無對應測試方案

八旋翼

FT6110A&R 陣列式負載

優勢：

3U尺寸，提供多達8CH

500Khz高速采樣

紋波檢測

無對應測試方案
