氫燃料電池測試解決方案
氫燃料電池技術正廣泛應用于多個領域，通過將氫氣與氧氣反應直接產生電能和水，實現高效清潔的能源利用。在交通方面，氫燃料電池汽車以其零排放、長續航和快速加氫的特點，成為新能源汽車的重要發展方向。同時，在分布式發電站和備用電源系統中，氫燃料電池也發揮著重要作用，提高能源利用效率，保障電力供應。費思公司憑借其在測試測量儀器領域的深厚技術，為氫燃料電池的研發、生產和維護提供了整體測試解決方案。
費思?xì)淙剂想姵販y試解決方案
▊測試對象
⊙燃料電池電堆及單片測試
⊙DC-DC 轉換器
⊙氫氣循環泵
⊙空氣壓縮機
⊙燃料電池發動機系統
▊測試項目
⊙燃料電池放電測試
⊙燃料電池在線阻抗分析
⊙DC-DC轉換器測試
⊙氫氣循環泵及空壓機直流電源供應
⊙燃料電池單片電壓模擬
▊推薦測試儀器
可編程直流電源
直流電子負載
阻抗分析儀
交流阻抗測試儀
測試系統
FTM8000自動化數據采集控制系統
▊燃料電池電堆及單片測試
燃料電池電堆由多個單體電池串聯而成，每個單體包含質子交換膜、催化層等關鍵組件，通過氫氣和氧氣的電化學反應產生電能和水。單片測試主要評估單體電池的性能，包括極化曲線、電化學活性面積、透氫電流密度和電化學阻抗譜等測試。這些測試能反映燃料電池在不同條件下的性能和損失情況，有助于優化電堆設計和制造工藝。
費思22年專注電性能測試領域，擁有先進的測試設備和專業測試技術，能精確測量燃料電池性能參數，提供定制化測試解決方案，幫助客戶優化設計和制造工藝，提高性能和可靠性。
☆燃料電池單片放電測試
推薦測試儀器
NZ/N系列超低電壓大電流直流電子負載
☆燃料電池電堆放電測試
| 推薦測試儀器 | 特點與優勢 | |||
| FT68200系列超大功率電子負載 | 電壓范圍:150V、600V、1200V;電流范圍:100A/kW(150V)、70A/kW(600V)、40A/kW(1200V); | |||
| FTR9000系列回饋式大功率可編程直流電子負載 | 可將直流源類設備輸出能量回收且無污染的回饋內部電網，節能環保。 | |||
☆燃料電池阻抗分析
| 推薦測試儀器 | 特點與優勢 | |||
| 阻抗測試儀 | 頻率范圍：10mHz~20kHz，在線式交流阻抗分析 | |||

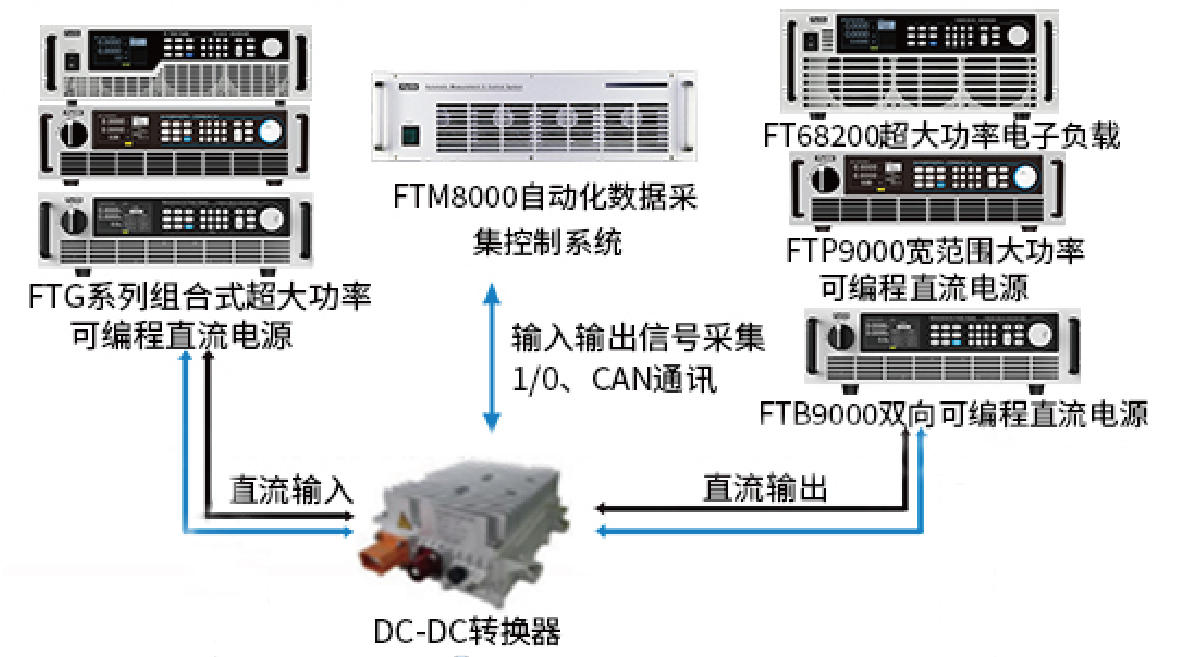

▊燃料電池DC-DC轉換器測試
以燃料電池作為電源直接驅動會出現輸出特性偏軟、輸出電壓較低等特點，DC/DC變換器可使燃料電池與汽車驅動組成電源對外供電，轉換成穩定可控的直流電源。DC/DC變換器作為氫燃料電池發動機系統的關鍵部件，可將燃料電池輸出的低壓直流電升壓為高壓直流輸出，為電動汽車提供電能，同時為動力電池充電。費思推出的大功率直流電源可滿足用戶不同電壓等級測試，配合大功率寬范圍直流電子負載和費思架構的測試板卡，可以模擬DC-DC轉換器測試時的各種工況。
測試項目 | ||
輸入特性測試 | 輸入過壓測試 |
燃料電池DC-DC轉換器測試 |
輸入欠壓測試 | ||
輸入電壓誤差測試 | ||
輸入電流誤差測試 | ||
電源斷電測試 | ||
輸出特性測試 | 輸出電壓誤差測試 | |
輸出電流誤差測試 | ||
輸出電壓范圍測試 | ||
輸出電流范圍測試 | ||
限壓特性測試 | ||
限流特性測試 | ||
負載突變測試 | ||
IO測試 | 使能信號測試 | |
互鎖信號測試 | ||
其他測試項目 | ...... | |
| 推薦測試儀器 | 特點與優勢 |
| FTB9000系列寬范圍大功率雙向可編程直流電源 | 單機范圍：電壓:0~2250V，電流:0~士4500A,功率:0~±180kW;主從并機擴展功率可達1.8MW;回饋式負載功能. |
| FTG系列組合式超大功率可編程直流電源 | 電壓范圍：10v-1500v，單機電流可達20000A，單機最大功率600kw. |
| FT68200A/AL/E系列超大功率電子負載 | 電壓范圍:150V、600V、1200V;電流范圍:100A/kW(150V)、70A/kW(600V)、40A/kW(1200V). |
| FTP9000系列寬范圍大功率可編程直流電源 | 電壓范圍從80V~2250V，單機最大功率為180kW. |
| FTM8000自動化數據采集控制系統 | 產品實現了高速的數字I/0、電壓、電流、溫度等信號的采集和輸出及繼電器控制、溫度模擬等功能. |
▊氫氣循環泵及空壓機測試
針對燃料電池空壓機和循環泵測試，費思系列寬范圍直流電源與大功率直流電源可供選擇。
測試項目
環境適應性測試、過載能力測試、耐久性壽命測試、動態時間測試等。
| 推薦測試儀器 | 特點與優勢 |
| FTP系列寬范圍可編程直流電源 | 單機：電壓:0~1500V，電流:0~800A，功率:1.6kW/2kW/3.2kW/4.8kW/6.5kW. |
| FTP9000系列寬范圍大功率可編程直流電源 | 電壓范圍從80V~2250V，單機最大功率為180kW. |
| FTGK系列超大功率工業可編程直流電源 | 電壓:0~1000V，電流:0~6000A，功率:20~1800kW;寬范圍輸出電壓(0~1000V)電流(0~100A). |

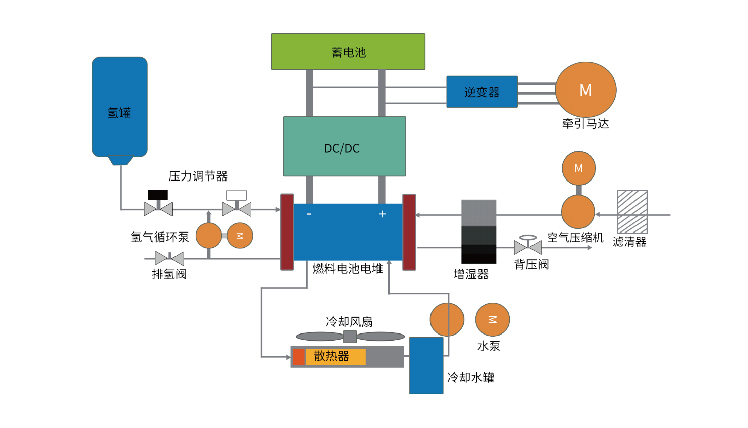

▊燃料電池發動機測試
獨立的燃料電池電堆不能直接作為電源應用，需要結合氫氣供給系統、空氣供給系統、冷卻水管理系統、DC/DC轉換器、蓄電池、逆變器等部分組成燃料電池發動機向外輸出穩定可控的電源。憑借多年深耕燃料電池行業的測試經驗，費思為燃料電池臺架及燃料電池發動機的研發機構和生產廠家提供了多樣化的產品選項與專業的測試解決方案。我們打造了一個穩定、安全且便捷的測試平臺，專門用于評估燃料電池發動機系統核心部件在各種工況下的工作特性。通過這一平臺，客戶能夠精準地找到燃料電池電堆的最佳輸出工況，從而優化其性能表現。
測試項目
額定/峰值功率特性測試、起動特性響應、循環工況運行測試、動態響應特性測試、穩態特性測試等。
| 推薦測試儀器 | 特點與優勢 |
| FT68200A/AL/E系列超大功率電子負載 | 電壓范圍:150V、600V、1200V;電流范圍:100A/kW(150V)、70A/kW(600V)、40A/kW(1200V). |
| FTR9000系列回饋式大功率可編程直流電子負載 | 可將直流源類設備輸出能量回收且無污染的回饋內部電網，節能環保。 |

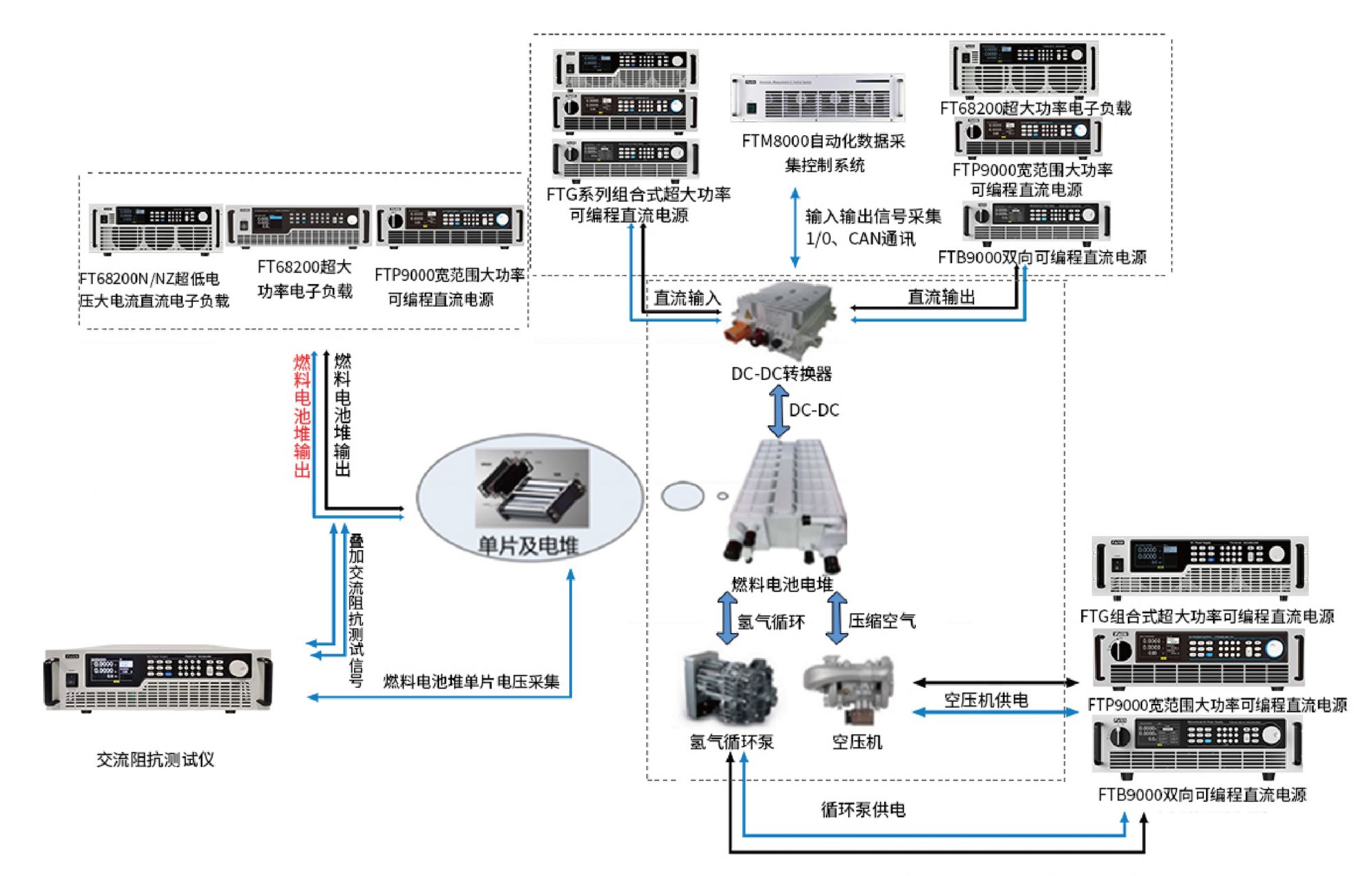

▊費思燃料電池整體測試解決方案
費思累積多年行業測試經驗，擁有豐富的燃料電池測試儀器產品線，可為用戶提供多種測試產品選擇以及專業燃料電池測試解決方案。
費思方案優勢：
☆技術行業領先
☆提供完整的測試解決方案
☆產品可擴展性強
