費思產品應用之BMS電池組特性模擬方案
應用目的：模擬電池的充放電狀態及電池組單節的串聯特征，安全快速的進行BMS的電參數測試。
應用設備：FTA系列程控電源（FTA10-1000,1000V1A，FTA90-15，15V600A）,FT6800系列（FT6807A120V600A5200W）,FT8320（24路6V1A程控電源）或者FT8300（10通道6V10A自適應充放電）。雙刀電子開關（總電流的方向切換。）
應用說明：由于BMS的的應用環境，電壓很高，電流很大，并且要進行各種保護下測試，如果采用相應匹配的電源和負載，將是很大的硬件投入，根據費思在中船的數個研究所，中車的多個研究項目的經驗，根本用不到大規格源和載。
根據保護電路的運行規則，電壓的采集往往是直接采集的，給予其標準電壓信號即可，電流不必很大，電流采集往往是通過電流傳感器進行采集的，那么給予電流傳感器相應的電流信號即可，如果電流特別大，可以使用不同比例的電流傳感器配合即可。電路本身識別的是傳感器的輸出信號（0~5V/0~10V/4~20mA），根據這些傳感器信號，進行相應的動作。
測試項目：

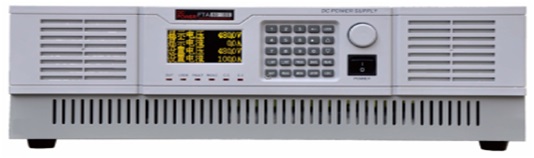

模擬總電壓及電壓保護：使用FTA10-1000，模擬總電壓的電壓及保護狀態。精確度0.3%，控制速度200mS。

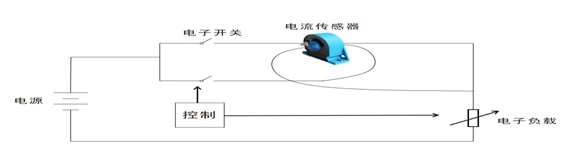

模擬總電流及電流保護測試：使用FTA90-15配合FT6807進行測試，模擬電流回路中的電流值及電流時間和波形。電流精確度0.05%，紋波0.01%，時間控制分辨率1uS，波形模擬速度1MHz/S。可以測試BMS的關于電流的保護值與保護時間。

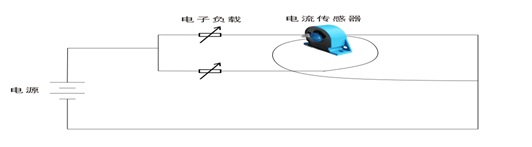

電流的值，電流的波形，電流的時間及電流的方向控制。
單節信號模擬：
FT8320，一臺可以模擬24節電池單元的輸出特征，適合生產測試，實際輸出的電壓值低于設置值，默認為判斷放電均衡，實際輸出值高于設置值，默認為判斷充電均衡。電壓電流精確度0.1%。
FT8300，一臺可以模擬5節電池單元的輸出特征，適合研發測試，每節同時具有6V10A的源和負載，可以測試功能值和均衡能力。電壓電流精確度0.1%。
